Noms et fonctions des pièces de direction : explication des extrémités des biellettes de direction, des extrémités des crémaillères, des crémaillères de direction et des pompes

Lorsque les conducteurs parlent de contrôle du véhicule, ils se concentrent souvent sur le volant, l’alignement des pneus ou la sensation de maniabilité globale. Mais derrière chaque virage en douceur se cache un groupe de composants de direction travaillant ensemble avec précision. Comprendre les noms et les fonctions des pièces de direction est important non seulement pour les mécaniciens et les acheteurs de pièces, mais également pour les distributeurs, les propriétaires d'ateliers et les utilisateurs quotidiens de véhicules qui souhaitent prendre des décisions de réparation éclairées. Les pièces telles que les embouts de biellette de direction, les extrémités de crémaillère, les crémaillères de direction et les pompes de direction peuvent sembler techniques au premier abord, mais chacune d'elles joue un rôle clair en transformant l'action du conducteur en un mouvement de roue sûr et stable.

Pourquoi la connaissance des pièces de direction est importante

Un système de direction ne sert pas seulement à faire tourner une voiture à gauche ou à droite. Cela affecte directement :

· stabilité du véhicule

· confiance du conducteur

· usure des pneus

· réponse de suspension

· sécurité routière

Lorsqu’un composant commence à s’user, les symptômes se propagent souvent à tout le système. Une extrémité de biellette de direction usée peut créer une direction lâche. Une crémaillère de direction endommagée peut rendre le volant lourd ou incohérent. Une pompe défaillante peut provoquer du bruit et une mauvaise pression hydraulique. C'est pourquoi les acheteurs qui comprennent les bases sont généralement plus à même de sélectionner la bonne pièce et d'identifier les problèmes associés avant qu'ils ne se transforment en réparations coûteuses.

Un aperçu rapide des principaux composants de direction

Pour rendre le système plus facile à comprendre, voici un simple aperçu des principaux éléments de direction abordés dans cet article.

Partie de direction	Fonction principale	Symptômes courants d'échec	Importance typique
Extrémité de biellette de direction	Relie la tringlerie de direction à la fusée d'essieu et aide à déplacer la roue	Direction lâche, usure inégale des pneus, bruit de cognement	Critique pour la précision de la direction
Extrémité du rack	Relie la crémaillère de direction intérieure à l'extrémité extérieure de la biellette de direction	Jeu de direction, vibrations, tenue de route instable	Important pour le transfert de direction
Crémaillère de direction	Convertit le mouvement du volant en mouvement latéral	Direction dure, fuite, mauvais retour, réponse inégale	Unité de commande de direction centrale
Pompe de direction	Fournit la pression hydraulique dans les systèmes de direction hydrauliques	Bruit gémissant, direction raide, fuite de liquide	Indispensable pour l'assistance à la direction

Ce tableau donne un cadre de base, mais chaque partie mérite une attention plus particulière.

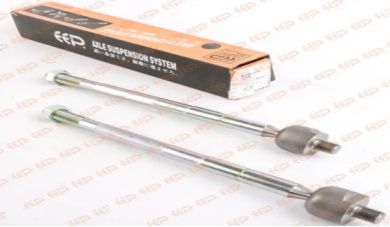

À quoi servent les embouts de biellette de direction

Les embouts de biellette de direction font partie des pièces de direction les plus reconnues car ils interviennent directement dans la direction des roues. En termes simples, l'extrémité de la biellette de direction relie la tringlerie de direction à la fusée d'essieu, permettant à la force de direction de déplacer les roues tout en permettant le débattement de la suspension.

Un bon embout de biellette de direction doit faire deux choses en même temps :

1. transmettre le mouvement de direction avec précision

2. permettre un mouvement flexible lorsque la suspension se déplace sur les bosses

Étant donné que l'extrémité de la biellette de direction est constamment exposée aux chocs de la route, à la poussière, à l'eau et aux forces de rotation répétées, elle constitue un élément d'usure dans de nombreux véhicules. Une fois que la rotule à l'intérieur se desserre, le conducteur peut remarquer une errance, une mauvaise rétention de l'alignement ou un bruit de cognement dans les virages.

Signes courants d'extrémités de biellette de direction usées

· la direction semble lâche ou vague

· les pneus avant s'usent de manière inégale

· bruit sourd provenant de l'avant

· le véhicule dérive même après l'alignement

· la réponse du volant est retardée

Lors de l'achat de pièces détachées, les embouts de biellette de direction sont souvent sous-estimés car ils sont relativement petits. Cependant, leur effet sur la précision de la manipulation est significatif.

Comprendre les extrémités des racks

Les extrémités de crémaillère, parfois appelées tirants intérieurs sur de nombreux marchés, se situent entre la crémaillère de direction et les extrémités extérieures des tirants. Leur travail consiste à transférer le mouvement de l’ensemble de crémaillère vers l’extérieur jusqu’à la fusée d’essieu via la structure des tirants.

Cela fait de l’extrémité du rack un point de connexion critique plutôt qu’un simple accessoire. Si l'extrémité de la crémaillère s'use, un jeu de direction peut apparaître même lorsque la crémaillère elle-même est encore utilisable.

Pourquoi les extrémités des racks sont importantes

Une extrémité de crémaillère doit maintenir sa résistance sous des mouvements push-pull répétés. Il doit également absorber les vibrations tout en préservant la précision de la direction. Des extrémités de rack de mauvaise qualité peuvent créer :

· jeu excessif de la direction

· cliquetis frontal

· sensation de route instable

· durée de vie plus courte pour les composants associés

Dans les situations de réparation pratiques, les techniciens inspectent souvent les extrémités de crémaillère et les extrémités extérieures des biellettes de direction ensemble, car les deux peuvent affecter l'alignement et la réponse de la direction. Remplacer un seul composant usé en ignorant l’autre peut laisser le système de direction partiellement corrigé plutôt que entièrement restauré.

Crémaillères de direction : le centre du système

Si les extrémités des tirants et les extrémités de la crémaillère sont les points de liaison, la crémaillère de direction est le cœur de l'ensemble de direction. Sa fonction principale est de convertir le mouvement de rotation du volant en mouvement linéaire nécessaire pour faire tourner les roues.

Dans les systèmes de direction à crémaillère, lorsque le conducteur tourne le volant :

· l'arbre de direction fait tourner le pignon

· le pignon déplace la crémaillère vers la gauche ou la droite

· le rack pousse ou tire les extrémités du rack

· les extrémités des tirants dirigent les roues en conséquence

Cette conception est largement utilisée car elle offre un emballage compact, un contrôle réactif et une sensation de direction fiable.

Types de crémaillères de direction

Il existe deux catégories courantes :

Crémaillères de direction manuelles

Ceux-ci dépendent entièrement de la force motrice. Leur construction est plus simple mais nécessite plus d’efforts.

Crémaillères de direction assistée

Ceux-ci fonctionnent avec une assistance hydraulique ou électrique, réduisant les efforts de direction et améliorant le confort, notamment à basse vitesse.

Problèmes courants de crémaillère de direction

Une crémaillère de direction usée ou endommagée peut se manifester de plusieurs manières :

· fuite de liquide autour des joints

· direction raide ou incohérente

· le volant ne revient pas en douceur

· cognement ou jeu interne

· effort de rotation inégal de gauche à droite

La crémaillère de direction étant un assemblage majeur, une correspondance correcte est essentielle. Le modèle du véhicule, l’année, le côté direction, les points de montage et la configuration hydraulique ou électrique doivent tous correspondre correctement.

Comment les pompes de direction soutiennent l’effort de direction

Dans les systèmes de direction assistée hydraulique, la pompe de direction est chargée de générer la pression hydraulique qui aide le conducteur à tourner les roues plus facilement. Sans une pression de pompe adéquate, l'effort de direction augmente, en particulier lors du stationnement, des virages à basse vitesse ou dans des conditions de charge importante.

Une pompe de direction ne dirige pas le véhicule par elle-même. Au lieu de cela, il assiste la crémaillère de direction en fournissant du fluide sous pression. Ce fluide réduit la force physique nécessaire au volant.

Symptômes typiques d'une pompe de direction défaillante

· gémissement ou gémissement en tournant

· direction lourde à basse vitesse

· liquide de direction assistée mousseux ou qui fuit

· assistance de direction retardée

· vibration dans le volant

Tous les problèmes de direction dure ne sont pas causés par la pompe. Parfois, le problème peut provenir d'un manque de liquide, d'une conduite bloquée, de dommages internes au rack ou de problèmes de courroie. La pompe reste néanmoins l’un des composants les plus importants des systèmes de direction hydraulique et son état ne doit jamais être négligé.

Comment ces pièces fonctionnent ensemble

L’une des meilleures façons de comprendre les noms et les fonctions des pièces de direction est de les considérer comme une chaîne plutôt que comme des pièces séparées.

Voici la séquence :

Entrée du volant → arbre de direction → crémaillère de direction → extrémités de crémaillère → extrémités de biellette de direction → direction des roues

Si le véhicule utilise une assistance hydraulique, la pompe de direction soutient la crémaillère en fournissant une pression. Chaque partie dépend de la suivante. C'est pourquoi un problème de direction est souvent le résultat d'une usure combinée plutôt que d'une seule pièce défectueuse.

Par exemple:

· Une pompe faible peut rendre la direction lourde.

· Une crémaillère usée peut rendre le mouvement incohérent.

· Les extrémités de crémaillère desserrées peuvent réduire la précision de la direction.

· Les extrémités de biellette de direction endommagées peuvent affecter l'angle et l'alignement des roues.

Du point de vue de l'approvisionnement en pièces détachées, comprendre cette relation est précieux car cela aide les acheteurs à évaluer s'ils ont besoin d'une seule pièce de rechange ou d'une solution de réparation de direction plus complète.

Réflexions finales sur la sélection des pièces de direction

Comprendre les embouts de biellette de direction, les extrémités de crémaillère, les crémaillères de direction et les pompes permet de voir plus facilement le système de direction comme une structure de travail complète plutôt que comme une liste de noms de produits sans rapport. Lorsque les acheteurs, les mécaniciens et les propriétaires de véhicules comprennent clairement les noms et fonctions des pièces de direction, ils sont mieux préparés à identifier les symptômes, à choisir des remplacements appropriés et à maintenir les performances de direction avec moins d'erreurs. À Guangzhou Eep Auto Parts Co., Ltd. , nous pensons que les bonnes décisions en matière de pièces commencent par une bonne compréhension technique. C'est pourquoi nous nous concentrons non seulement sur la fourniture de composants de direction, mais également sur l'aide aux clients pour mieux comprendre ce qu'ils achètent, le fonctionnement de chaque pièce et ce qui compte le plus en termes de performances à long terme. Si vous comparez des pièces de direction pour votre marché, atelier ou entreprise de distribution, en apprendre davantage auprès d'un fournisseur expérimenté peut être une prochaine étape pratique.

FAQ

1. Quelle est la différence entre une extrémité de crémaillère et une extrémité de barre de direction ?

Une extrémité de crémaillère est la connexion intérieure fixée à la crémaillère de direction, tandis qu'une extrémité de biellette de direction est la connexion extérieure liée à la fusée d'essieu. Ils travaillent ensemble pour transférer le mouvement de la direction aux roues.

2. Une pompe de direction défectueuse peut-elle endommager d’autres pièces de direction ?

Oui. Si une pompe de direction ne peut pas fournir une pression hydraulique stable, elle peut augmenter la contrainte sur la crémaillère de direction et réduire les performances globales de la direction, en particulier dans les systèmes hydrauliques.

3. À quelle fréquence les embouts de biellette de direction doivent-ils être inspectés ?

Les embouts de biellette de direction doivent être inspectés lors des contrôles de routine de la suspension et de l'alignement, en particulier si le véhicule présente une direction lâche, une usure inégale des pneus ou un bruit à l'avant.

4. Est-il nécessaire de remplacer les pièces de direction par paires ?

Pas toujours, mais dans de nombreux cas, cela est recommandé. Le remplacement des pièces associées par paires peut aider à maintenir une réponse équilibrée de la direction et à réduire le risque d'usure inégale.
